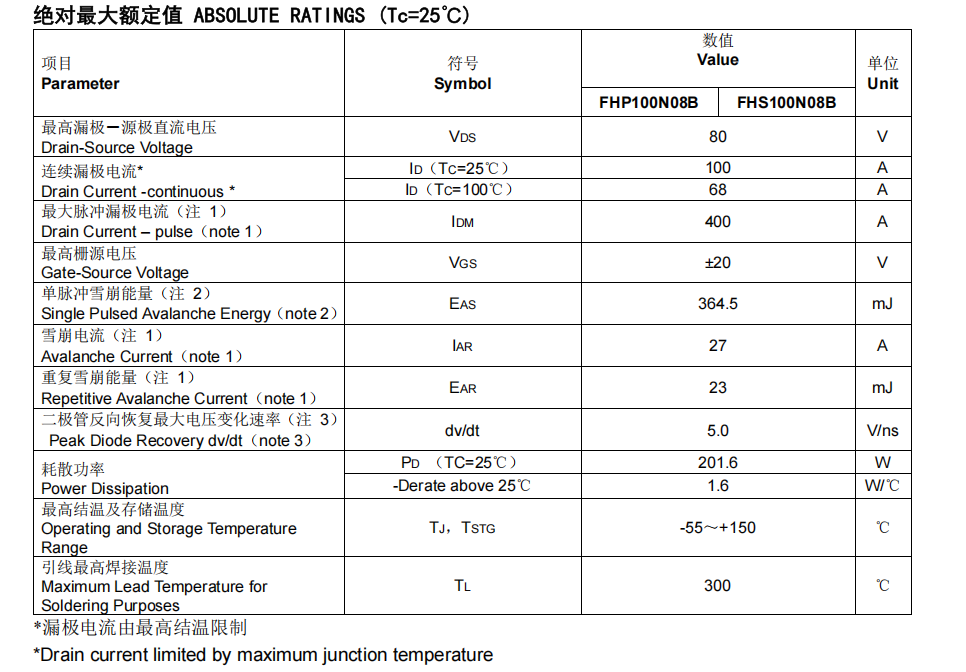

随着新能源产业的爆发式增长，逆变电源设计正面临三大技术挑战：高效率转换、高温稳定性以及成本优化。作为核心开关器件的MOSFET选型，直接决定系统性能天花板。"为什么国产MOS管在逆变电路中的损耗总比进口高？"这是许多工程师在选型会上的灵魂拷问。 飞虹半导体推出的100N08B（TO-220/TO-263封装）给出了专业答案。这款N沟道TrenchMOS管在80V/100A工况下，实测Rds(on)仅6.5mΩ（VGS=10V），比对标型号STP75NF75降低15%导通损耗。其独特的沟槽工艺带来两大突破：一是雪崩能量耐受值提升至400A脉冲电流，二是通过62℃/W的结壳热阻设计，解决逆变电源常见的热失控问题。 在动态特性方面，100N08B展现出精准的参数平衡。137nC的总栅极电荷配合3.9Ω栅电阻，既保证76ns的快速上升时间，又避免高频振荡。某知名逆变器厂商测试数据显示：在24kHz工作频率的全桥电路中，替换为100N08B后系统效率提升1.2%，同时器件表面温度下降8℃。 "选型不能只看静态参数"，飞虹技术总监在客户培训会上强调，"逆变电源的MOS管必须通过三项严苛测试：100%雪崩能量验证、反向恢复电荷一致性检测、以及2000次温度循环老化。"这正是100N08B通过车规级验证的关键——其43ns的反向恢复时间可有效抑制桥臂直通风险，72nC的Qrr值比同级产品低12%。 针对工程师最关心的代换兼容性，我们提供实测对比数据：当驱动电压为10V时，100N08B与STP75NF75的Vgs(th)阈值偏差<0.3V，Qg差异控制在5%以内。这意味着现有驱动电路无需修改即可直接替换，显著缩短产品升级周期。 现在登录飞虹半导体官网，可申请免费试样套装（含技术白皮书+实测波形报告），助力您的逆变电源设计突破性能瓶颈。百度搜索"飞虹半导体"或拨打免费试样热线：400-831-6077，获取专属选型支持。
