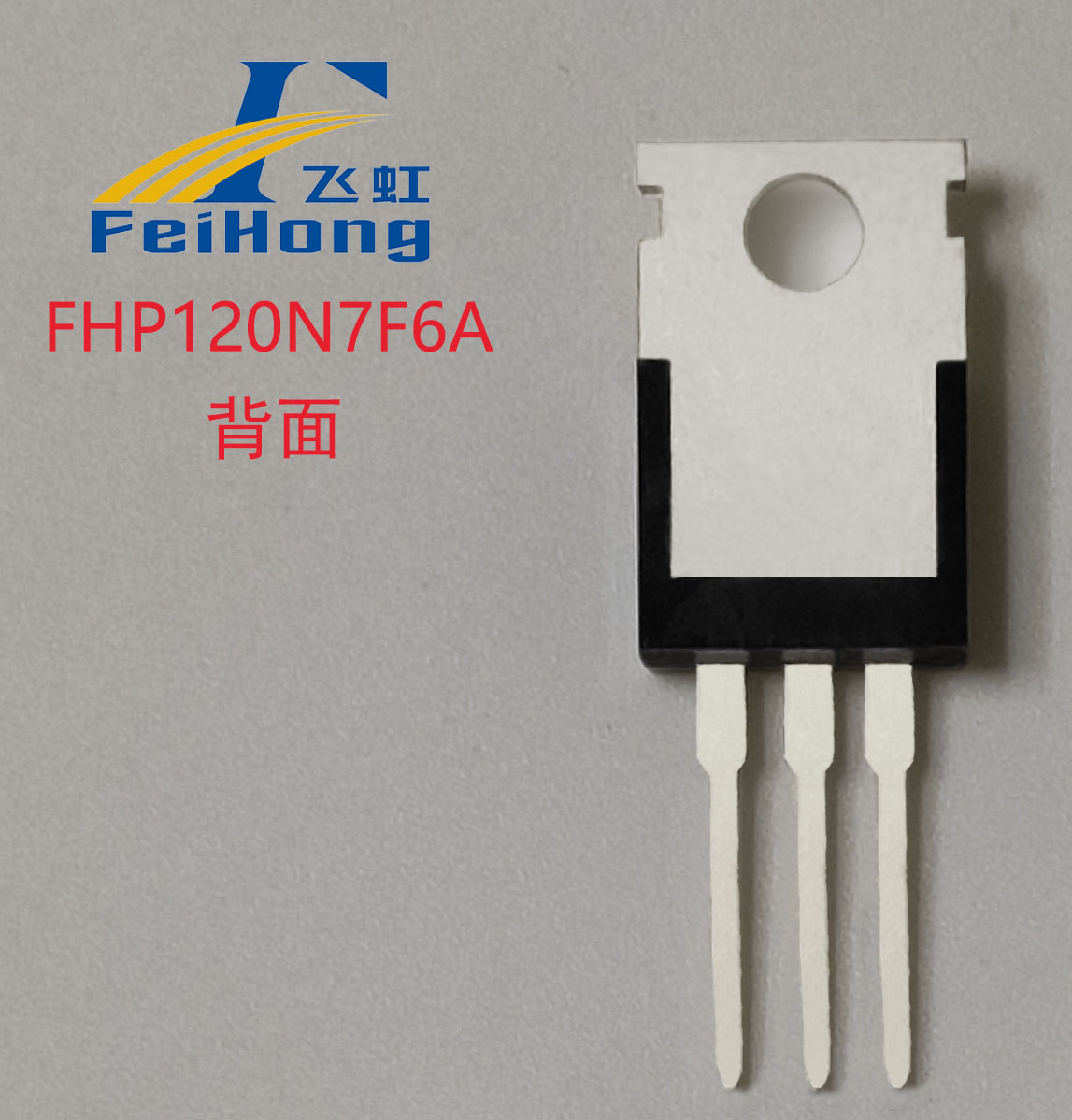

FHP120N7F6A/FHD120N7F6A/FHS120N7F6A

发布时间：2021-12-24 15:39:44

行业通用名：HYG065N07NS1P、HY1906、FHP100N07C等

查看规格书 >

  • 飞虹FHP120N7F6A/FHS120N7F6A/FHD120N7F6A，采用SGT工艺来获得出色的RDSON导通内阻和优秀的品质因子FOM(RDSON*Qg)，可实现快速硬开关和有效提高了转换效率，并拥有优异的抗短路脉冲电流性能；TO-220（FHP120N7F6A）产品可应用于12V车载逆变器,各类高频开关电源，DC/DC转换器，UPS，户外储能电源，BLDC电机驱动(48V电动车控制器)等，可替代HY1906；TO-263(FHS120N7F6A)、TO-252(FHD120N7F6A)产品可应用于负载开关和BMS保护板。其他MOS管品牌替代型号：HYG065N07NS1P、HY1906、FHP100N07C。

免费试样 加入试样清单

获取产品免费试样

您的称呼：
联系方式：
产品试样：

产品参数

Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ)
型号 极性 封装形式 Vgs=10v
(typ)		 Vgs=10v
(max)		 Vgs=4.5v
(typ)		 Vgs=4.5v
(max)
FHP120N7F6A/FHS120N7F6A/FHD120N7F6A
N
TO-220 TO-263 TO-252
20
2～4
120
70
5.4
6.5

产品详情

【飞虹120N7F6A产品描述】

飞虹FHP120N7F6A/FHS120N7F6A/FHD120N7F6A，采用SGT工艺来获得出色的RDSON导通内阻和优秀的品质因子FOM(RDSON*Qg)，可实现快速硬开关和有效提高了转换效率，并拥有优异的抗短路脉冲电流性能；TO-220（FHP120N7F6A）产品可应用于12V车载逆变器,各类高频开关电源，DC/DC转换器，UPS，户外储能电源，BLDC电机驱动(48V电动车控制器)等，可替代HY1906；TO-263(FHS120N7F6A)、TO-252(FHD120N7F6A)产品可应用于负载开关和BMS保护板。其它mos管品牌替代型号：HYG065N07NS1P、HY1906、FHP100N07C。其他MOS管品牌替代型号：HYG065N07NS1P、HY1906、FHP100N07C。


【飞虹120N7F6A产品特点】

120N7F6A，100% EAS测试，100% Rg测试，100% DVDS热阻测试，优秀的品质因子FOM(RDSON*Qg)，一致性高，高可靠性,高雪崩耐量，低Crss，损耗低，性价比高。




【飞虹120N7F6A应用举例】


FHP120N7F6A直流电机驱动Q1~Q6(48V电动自行车)



FHP120N7F6A直流电机驱动Q1~Q6(48V电动自行车)


FHP120N7F6A替代HY1906使用在12V输入逆变器前级Q1~Q2


FHP120N7F6A替代HY1906使用在12V输入逆变器前级Q1~Q2


FHS/D120N7F6A（10串BMS保护板）


FHS/D120N7F6A（10串BMS保护板）
