太阳能工频离网逆变器在户用储能、偏远地区独立供电等场景中应用广泛。其逆变级多采用全桥拓扑结构，对功率MOS管的连续电流能力、脉冲耐受能力、导通损耗和雪崩耐量均提出极高要求。

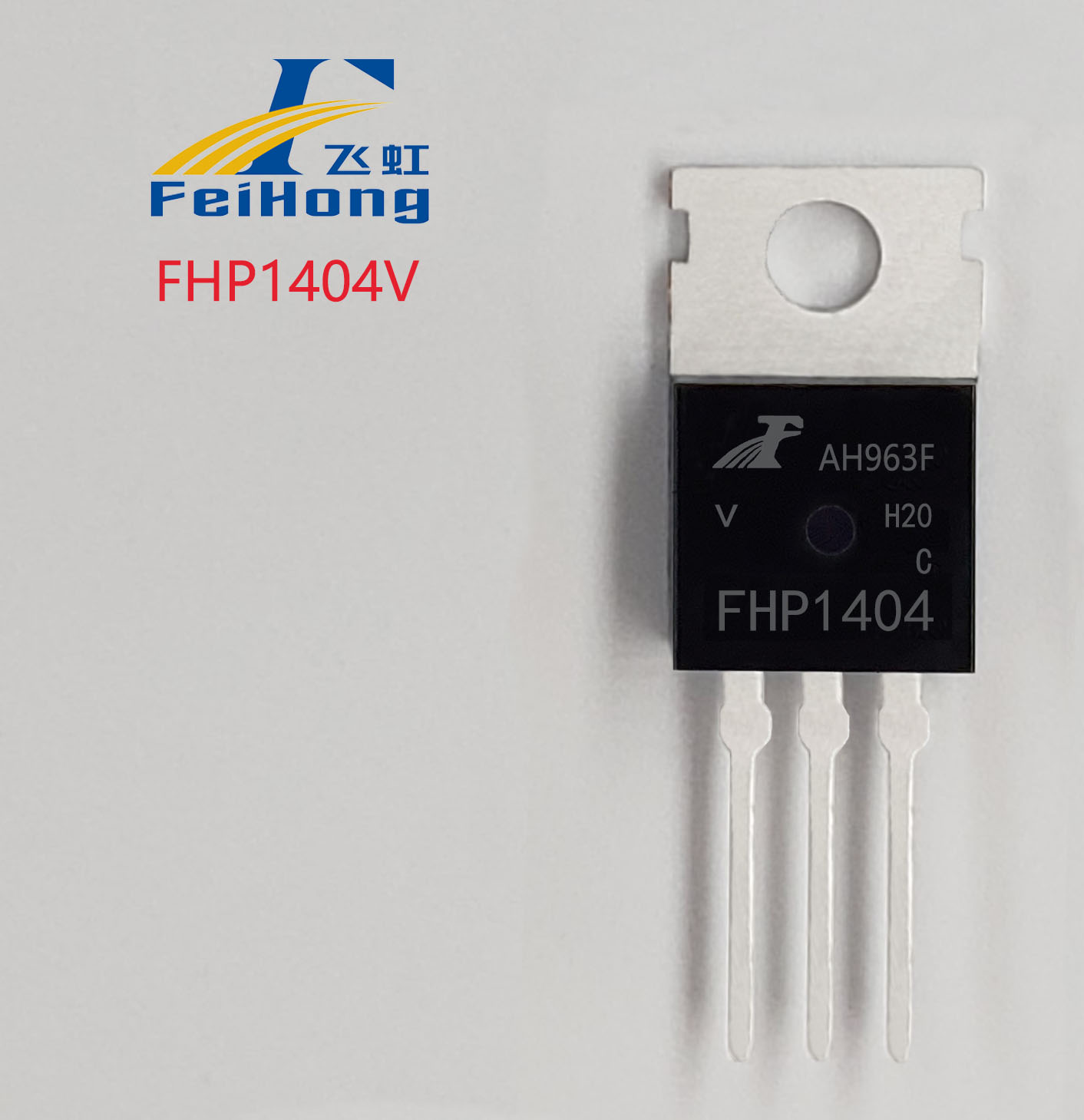

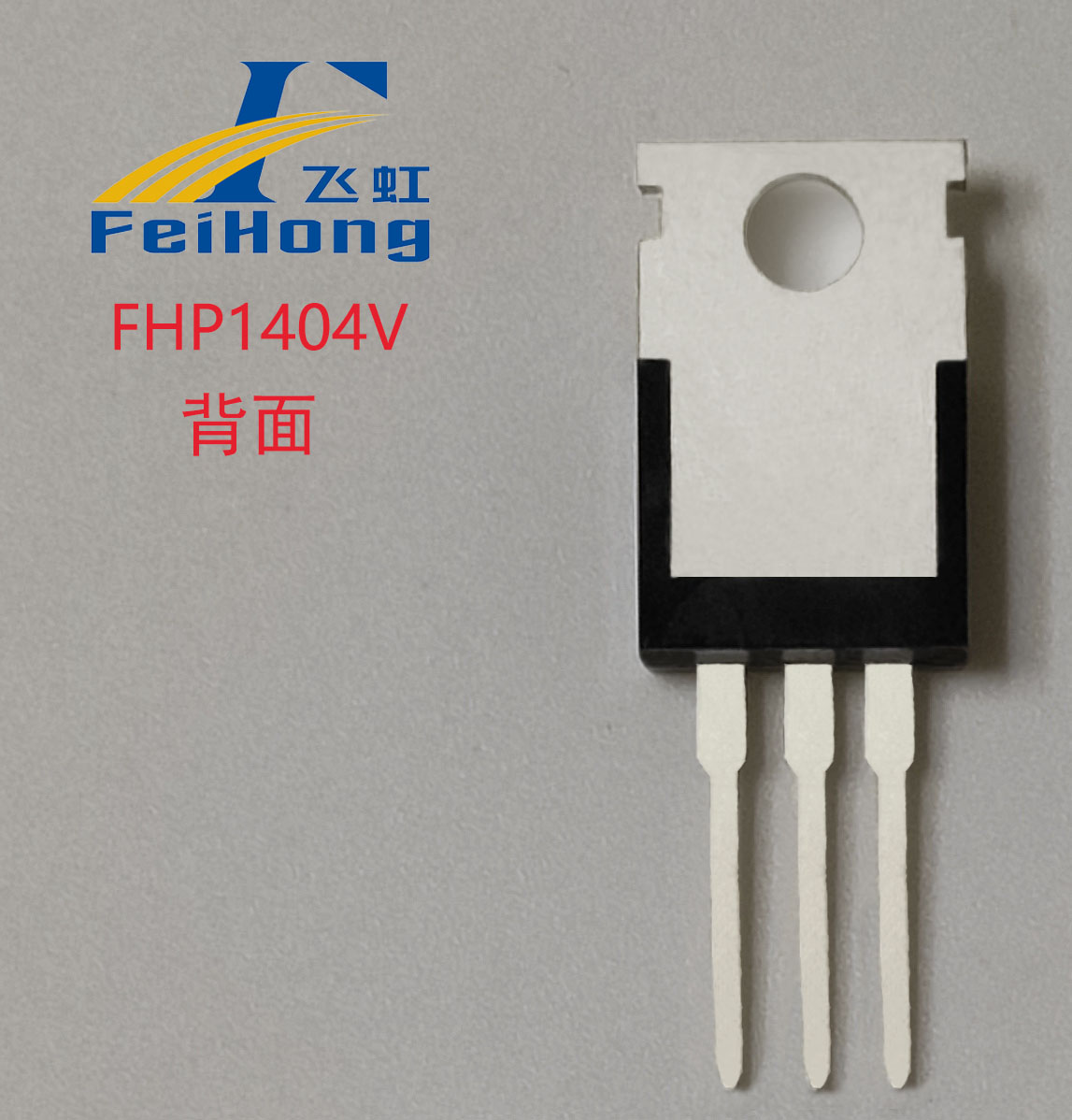

飞虹半导体推出的N沟道增强型MOS管FHP1404V，正是为12V全桥拓扑的太阳能工频离网逆变器量身打造的高性能国产方案，并且可以替代IRF1404PbF使用。

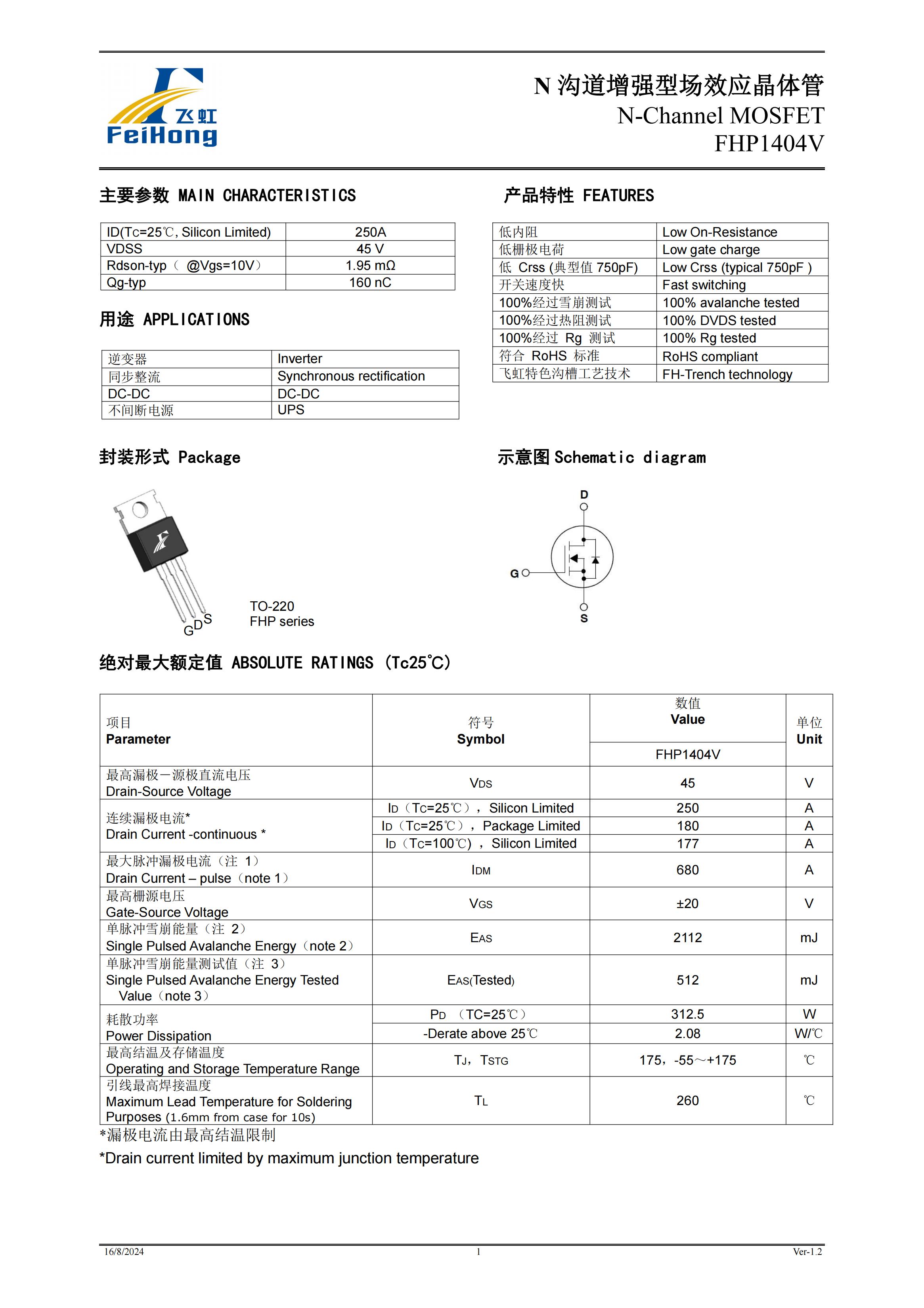

核心参数一览（Tj=25℃）：漏源击穿电压 BVdss：45V；连续漏极电流 ID（硅极限/封装极限）：250A / 180A；脉冲漏极电流 IDM：680A；导通电阻 RDS(on)（Vgs=10V，典型值/最大值）：1.95mΩ / 2.5mΩ；栅极电荷 Qg：160nC；耗散功率 PD（Tc=25℃）：312.5W；栅源阈值电压 VGS(th)：2V~4V。

相比进口型号IRF1404PbF（典型RDS(on)=3.5mΩ，Qg=210nC），FHP1404V导通电阻降低44%。在全桥逆变器满载工况下，更低的导通损耗意味着更低的管壳温升和更高的转换效率。另外，脉冲电流能力从容应对电机类感性负载启动冲击；45V耐压设计充分考虑各类电压波动及线路寄生电感产生的关断尖峰，确保逆变器长期运行安全。

FHP1404V采用特色Trench沟槽工艺，每颗器件均经过100% Rg测试、100%雪崩测试、100%热阻测试，并通过细化分档Vth保障多管并联时的均流效果——全桥拓扑中四只MOS管需协同工作，一致性不佳会导致个别管子过载失效，而FHP1404V严格的筛选流程从源头解决了这一问题。

各位工程师们，如果您也在寻找45V、250A，并且能应用于12V全桥拓扑的太阳能工频离网逆变器的国产MOS管，可以具体了解下FHP1404V的方案。

除参数适合外，飞虹的工程师还会提供优质的产品测试服务。飞虹致力于半导体器件、集成电路、功率器件的研发、生产及销售，给厂家提供可持续稳定供货。至今已经有35年半导体行业经验以及20年研发、制造经验。除可提供免费试样外，更可根据客户需求进行量身定制MOS管产品。

直接百度输入“飞虹半导体”即可找到我们，免费试样热线：400-831-6077。
