FHP60N1F10A/FHD60N1F10A

发布时间：2021-09-30 16:54:51

行业通用名：STP80N10F、SVG10120NAT、IPP126N10N3G等

查看规格书 >

  • 飞虹60N1F10A，采用SGT工艺来获得极低的RDSON导通内阻，飞虹产品具有宽泛的BV电压，快速的开关能力和优异的抗短路性能，TO-220产品广泛应用于各类DC/DC电源,DC-AC逆变器,AC-DC开关电源，UPS，储能电源，园林工具和BLDC电机驱动等。可替代场效管：STP80N10F、SVG10120NAT、IPP126N10N3G

免费试样 加入试样清单

获取产品免费试样

您的称呼：
联系方式：
产品试样：

产品参数

Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(Ω)
型号 极性 封装形式 Vgs=10v
(typ)		 Vgs=10v
(max)		 Vgs=4.5v
(typ)		 Vgs=4.5v
(max)

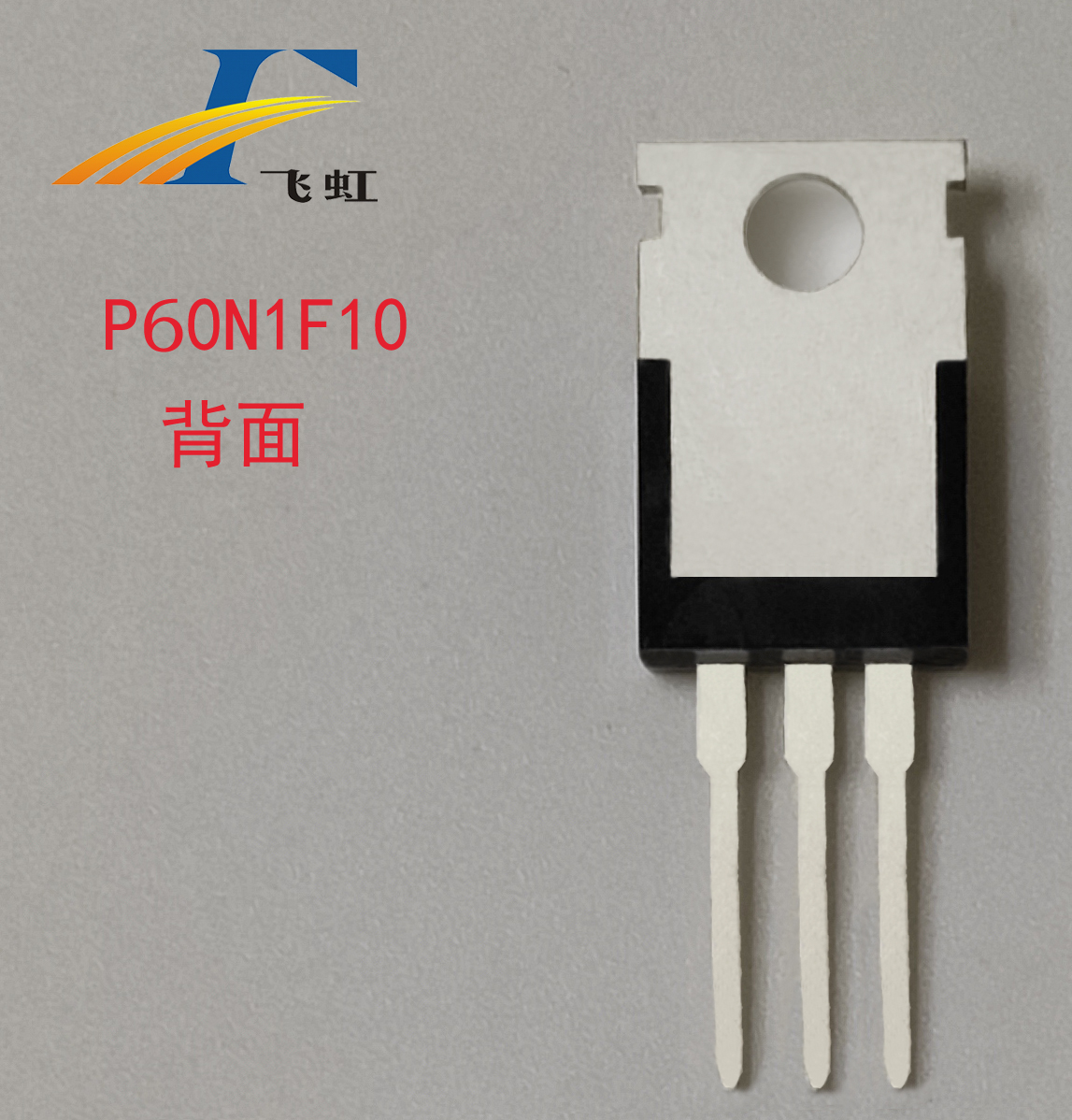

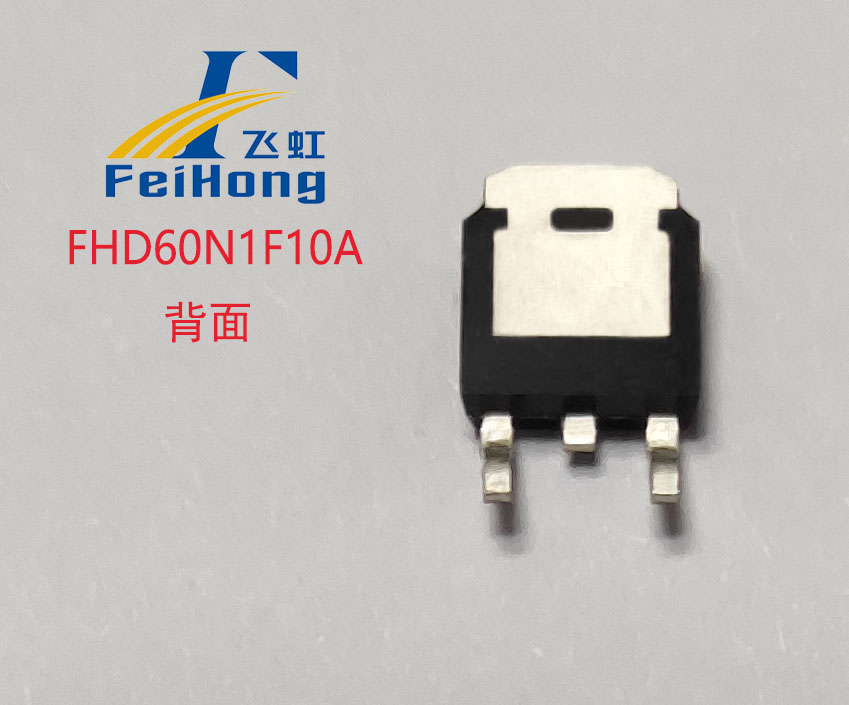

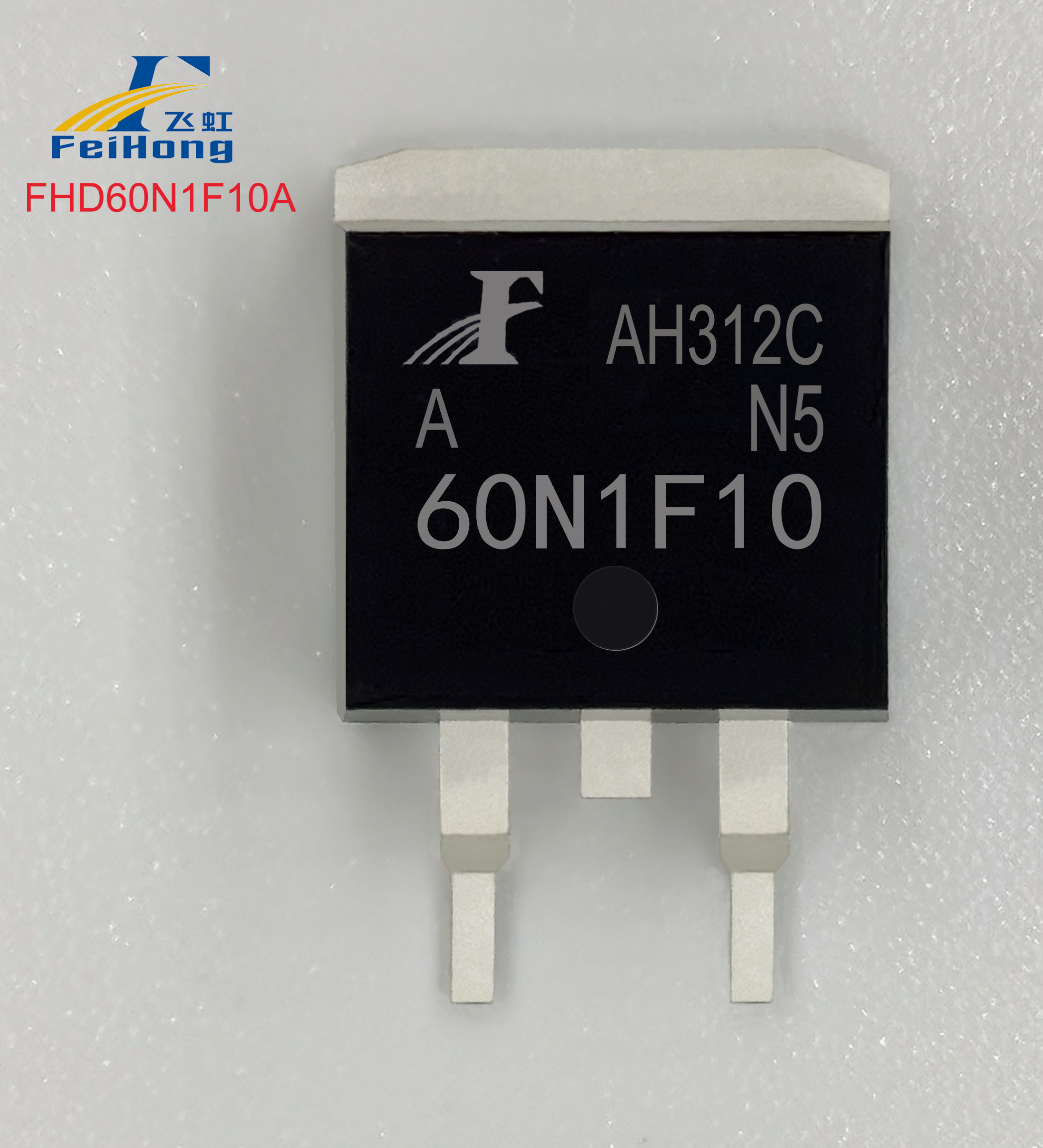

FHP60N1F10A/FHD60N1F10A
N
TO-220 TO-252
20
2～4
60
100
10.2
12

产品详情

【飞虹60N1F10A产品描述】

飞虹60N1F10A，SGT MOSFET，采用SGT工艺来获得极低的RDSON导通内阻，飞虹产品具有宽泛的BV电压，快速的开关能力和优异的抗短路性能，TO-220产品广泛应用于各类DC/DC电源,DC-AC逆变器,AC-DC开关电源，UPS，储能电源，园林工具和BLDC电机驱动等；其它mos管品牌替代型号：STP80N10F、SVG10120NAT、IPP126N10N3G。


【飞虹60N1F10A产品特点】

飞虹60N1F10A，100% EAS测试，100% Rg测试，100% DVDS测试，极低的FOM(RDSON*Qg)，极低的输入电容。



【飞虹60N1F10A应用举例】

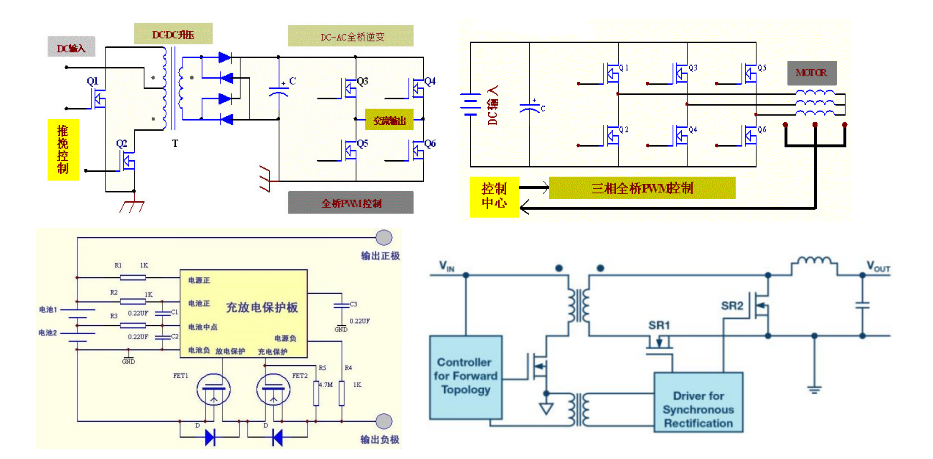

（1）储能电源/太阳能控制器/逆变器/UPS等电源的DC-DC升压结构使用推免结构或者半桥、全桥结构。

（2）电机驱动包含：园林工具，电动工具，电动车控制器，工业自动化设备。

（3）锂电池保护板：依据SGT的宽泛的BV特性，我司85V的SGT管BVDSS典型值在96V，可使用在13-17串锂电池保护板上起充放电保护功能。

（4）SGT产品可使用在DC-DC类的通信电源或者AC-DC类的大功率电源充当SR同步整流管，压降更低，转换效率高，达到节能需求。
