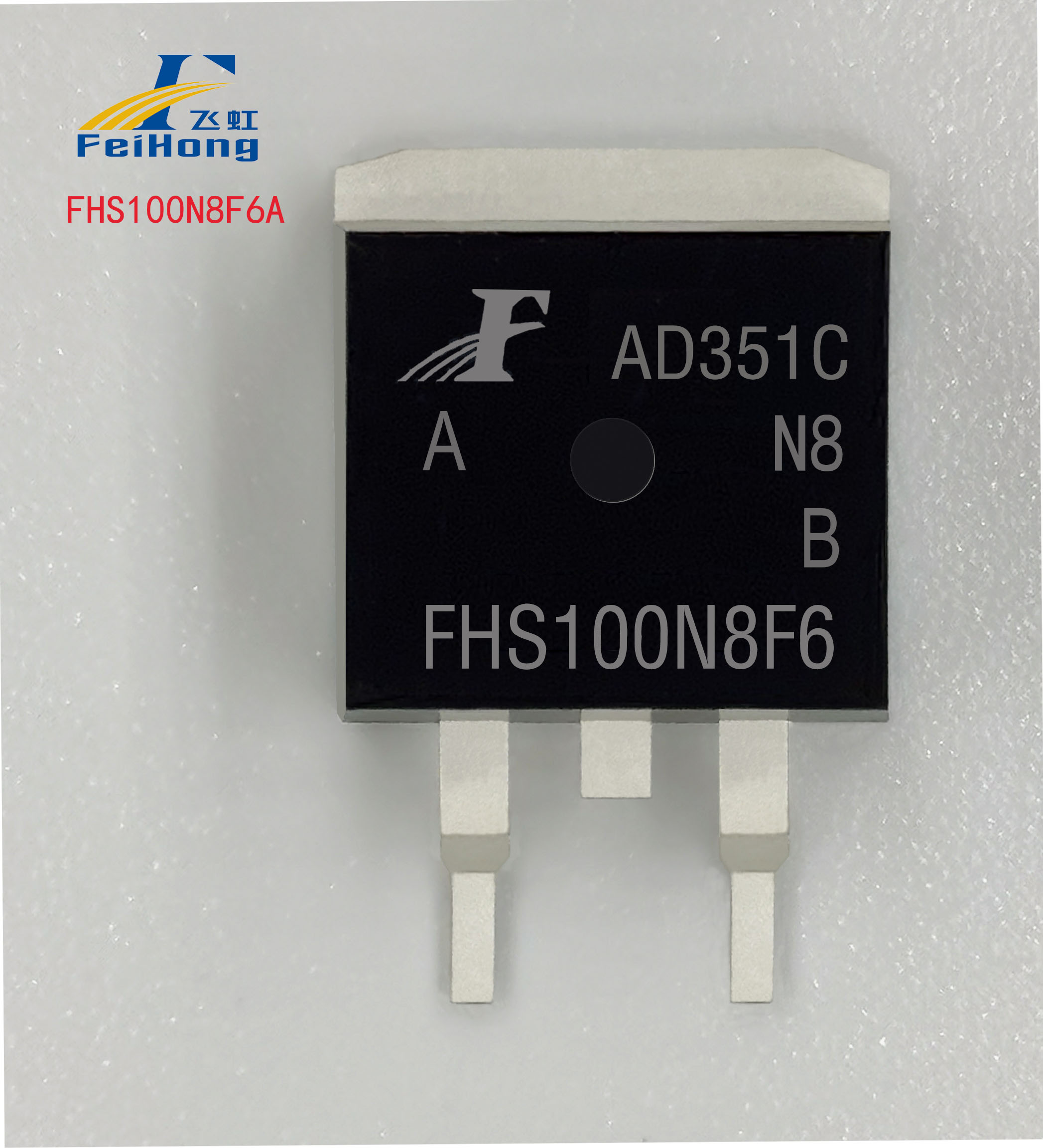

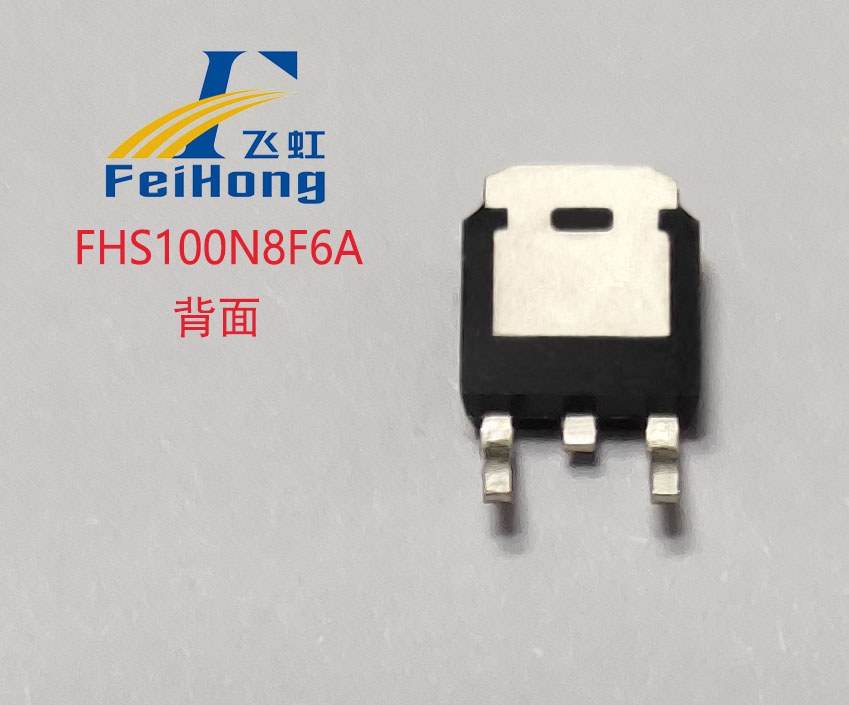

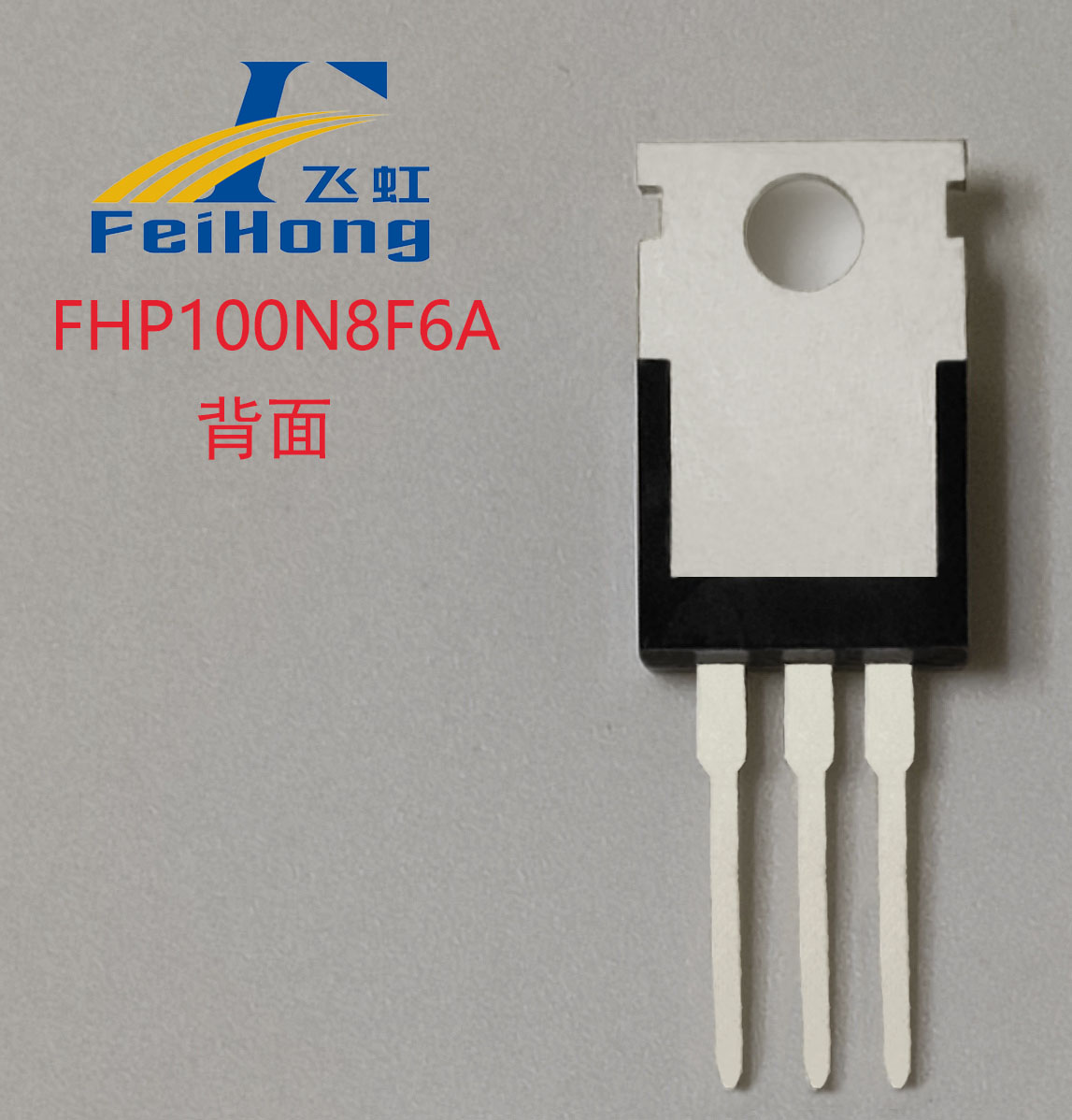

FHP100N8F6A/FHS100N8F6A/FHD100N8F6A

发布时间：2021-09-30 17:28:35

行业通用名：STP110N8F6等

查看规格书 >

  • 采用SGT工艺来获得极低的RDSON导通内阻，飞虹产品具有宽泛的BV电压，快速的开关能力和优异的抗短路性能，TO-220产品广泛应用于各类DC/DC电源,DC-AC逆变器,AC-DC开关电源，储能电源，园林工具和BLDC电机驱动等。TO-263产品广泛使用在各类锂电池保护板上。可替代场效管：STP110N8F6

免费试样 加入试样清单

获取产品免费试样

您的称呼：
联系方式：
产品试样：

产品参数

Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(Ω)
型号 极性 封装形式 Vgs=10v
(typ)		 Vgs=10v
(max)		 Vgs=4.5v
(typ)		 Vgs=4.5v
(max)
FHP100N8F6A/FHS100N8F6A/FHD100N8F6A
N
TO-220 TO-263 TO-252
20
2～4
120
85
5.3
6.5

产品详情

【飞虹100N8F6A产品描述】

采用SGT工艺来获得极低的RDSON导通内阻，飞虹产品具有宽泛的BV电压，快速的开关能力和优异的抗短路性能，TO-220产品广泛应用于各类DC/DC电源,DC-AC逆变器,AC-DC开关电源，储能电源，园林工具和BLDC电机驱动等。TO-263产品广泛使用在各类锂电池保护板上。


【飞虹100N8F6A产品特点】

飞虹100N8F6A，100% EAS测试，100% Rg测试，100% DVDS测试，极低的FOM(RDSON*Qg)，极低的输入电容。





【飞虹100N8F6A应用举例】


（1）储能电源/太阳能控制器/逆变器等电源的DC-DC升压结构使用推免结构或者半桥、全桥结构。

（2）电机驱动包含：园林工具，电动工具，电动车控制器，工业自动化设备。

（3）锂电池保护板：依据SGT的宽泛的BV特性，我司85V的SGT管BVDSS典型值在96V，可使用在13-17串锂电池保护板上起充放电保护功能。
