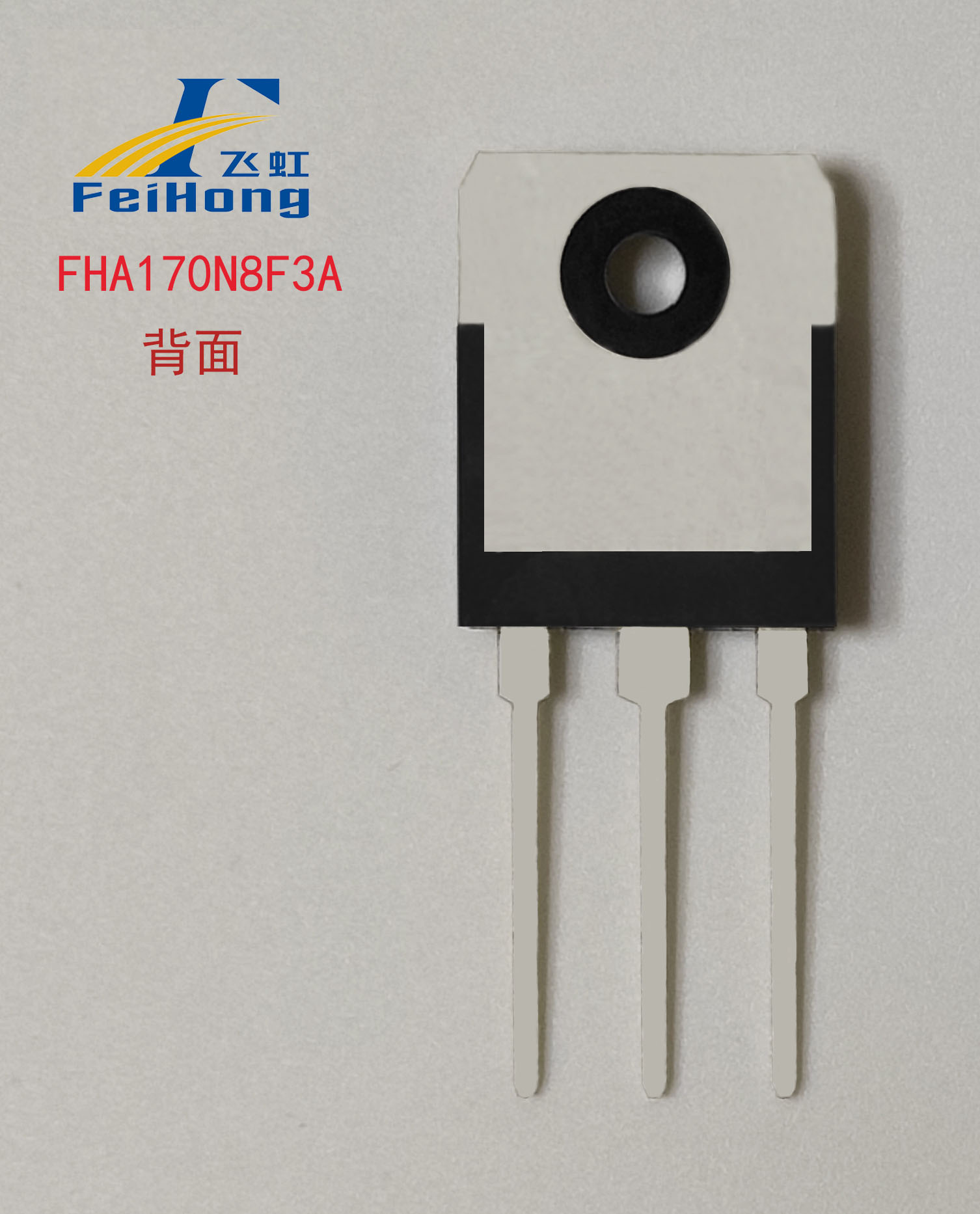

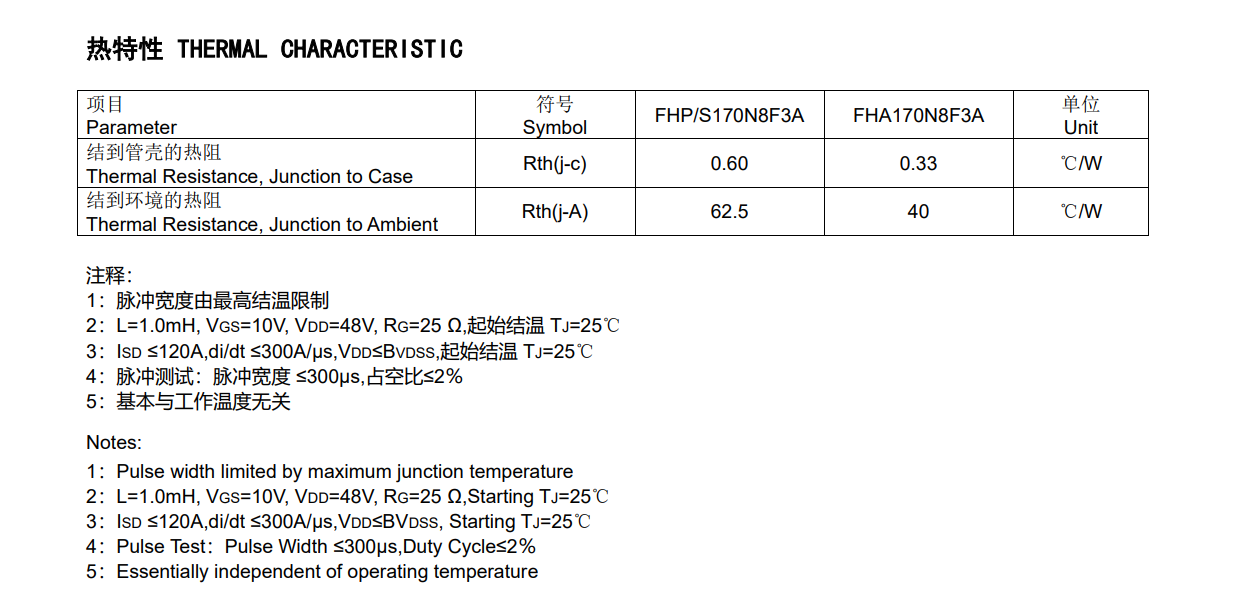

在逆变器设计中，MOS管的选型失误可能引发灾难性后果。某工业逆变器厂商曾因误用低规格MOS管，导致批量产品在高温环境下发生热失控，直接经济损失超百万。这个真实案例揭示：MOS管选型不仅关乎性能，更直接影响系统可靠性。本文将聚焦逆变器应用场景，解析飞虹半导体170N8F3A如何成为STP170N8F7的安全替代方案。 【Q1：逆变器用MOS管最需关注哪些参数？】 逆变器的半桥/全桥拓扑对MOS管提出严苛要求： 1. 动态特性：开关损耗直接影响系统效率。170N8F3A具备41ns开启延迟和44ns下降时间，其FOM值（RDS(ON)*Qg）仅0.37mΩ·nC，较行业平均水平低15% 2. 热稳定性：TO-220封装的Rth(j-c)仅0.60℃/W，配合96V的BVDSS特性，可有效抑制雪崩击穿风险 3. 抗短路能力：通过100%EAS测试，在4μs短路条件下仍保持稳定 【Q2：为何170N8F3A能直接代换STP170N8F7？】 对比测试数据显示： - 导通电阻：VGS=10V时，170N8F3A（3.2mΩ）比STP170N8F7（3.5mΩ）低8.6% - 栅极电荷：Qg总量124nC，比替代型号减少11nC - 热阻：结到管壳热阻优化12%，允许更高功率密度设计 飞虹半导体采用SGT工艺，使器件在相同封装下实现更优的导通-开关损耗平衡 【Q3：高功率逆变器如何避免热失效？】 基于170N8F3A的热设计建议： 1. 散热计算：TC=100℃时，TO-220封装需保证<1.67W/℃的降额曲线 2. 布局优化：多管并联时，栅极电阻需匹配至±5%以内（出厂100%Rg测试保障） 3. 驱动设计：建议12V栅极驱动电压，充分利用84S的跨导特性 【Q4：国产MOS管能否满足工业级需求？】 飞虹半导体在广州保税区建有13000㎡封装基地，其170N8F3A通过： - 1000次温度循环（-55℃~150℃）测试 - 85V/1000小时高温反偏试验 - 符合AEC-Q101车规验证标准 实际案例显示，在某3kW光伏逆变器中，170N8F3A的MTBF达12万小时，优于原装进口方案 在元器件国产化替代的大趋势下，飞虹半导体170N8F3A以实测性能证明：国产MOS管不仅能满足逆变器的高标准需求，更能提供更优的性价比方案。您是否测试过国产器件的极限工作条件？百度搜索"飞虹半导体"或拨打免费试样热线：400-831-6077，获取包含完整热特性曲线的工程样品。
