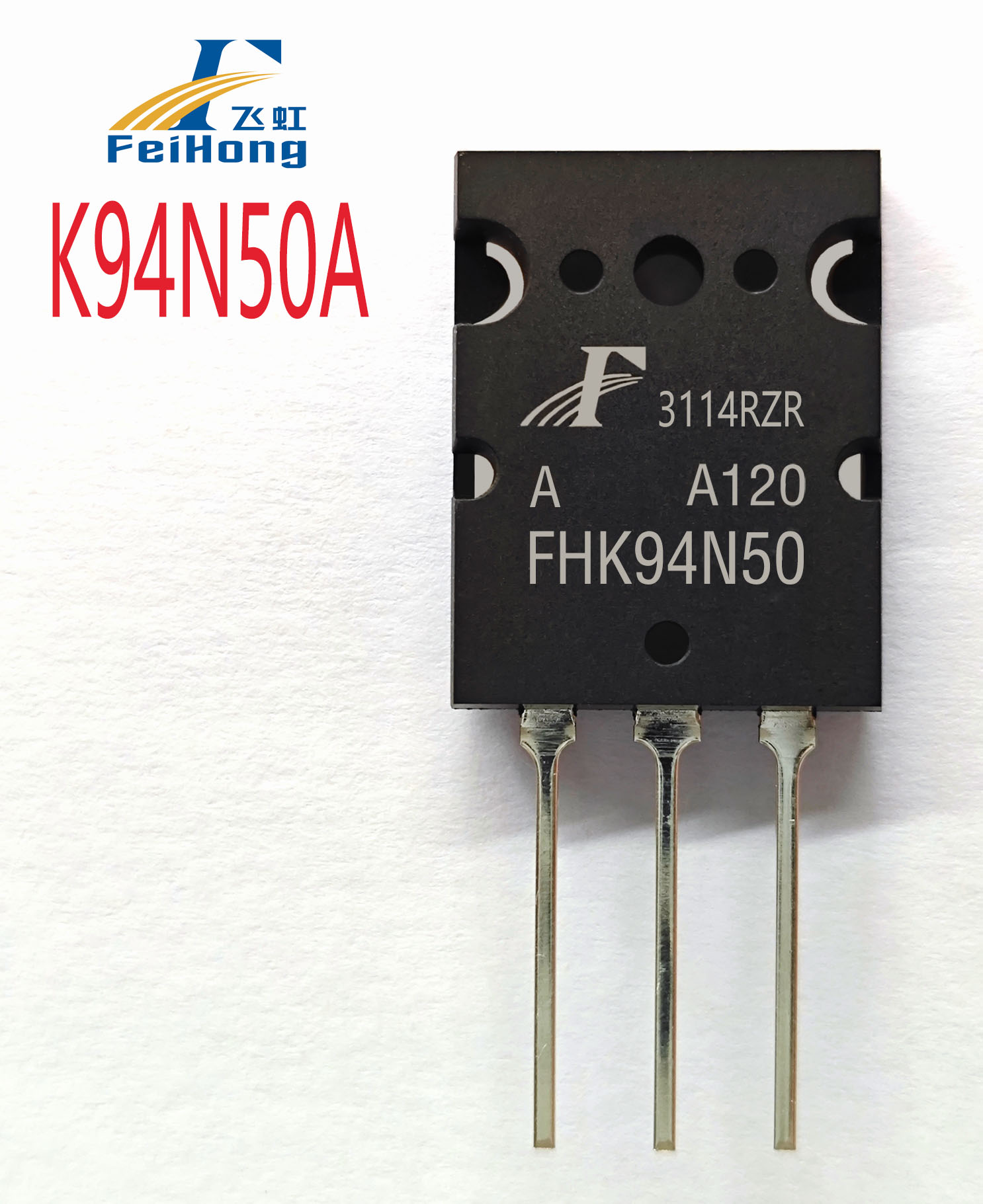

FHK94N50A

发布时间：2023-12-29 17:04:32

行业通用名：IXYS品牌 IXFK94N50P2等

查看规格书 >

  • N沟道增强型VDMOS-with frd ，ID=94A ，BVDSS=500V ，RDSON：47mΩ-typ，65mΩ-max，TO-264封装外形，市场参考型号：IXYS品牌 IXFK94N50P2

免费试样 加入试样清单

获取产品免费试样

您的称呼：
联系方式：
产品试样：

产品参数

Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ)
型号 极性 封装形式 Vgs=10v
(typ)		 Vgs=10v
(max)
FHk94N50A
N
k
30
3~5
94
500
47
65

产品详情

【飞虹FHK94N50A产品描述】

N沟道增强型VDMOS-with frd  ，ID=94A  ，BVDSS=500V ，RDSON：47mΩ-typ，65mΩ-max，TO-264封装外形，市场参考型号：IXYS品牌 IXFK94N50P2


【飞虹FHK94N50A产品特点】

低导通内阻和低Qg，高抗dv/dt能力、100% EAS测试（高雪崩耐量，抗冲击能力强）、100% DVDS热阻测试（散热性能好）、100% Rg测试、测试标准高，100%各项参数测试+VTH分档，参数一致性好、可靠性高、集成快恢复反向二极管



【飞虹FHK94N50A应用举例】


1、舞台音响功放



统称：class D专业音频功率放大器


1800W双通道机型：使用4个FHK94N50A，另可配套飞虹8个TO-247-2L封装的FHA60F60CA,一站式配齐功率器件

3000W双通道机型：使用8个FHK94N50A，另可配套飞虹16个TO-247-2L封装的FHA60F60CA,一站式配齐功率器件


典型电路拓扑结构


逆变器电路图

.png
