电动车应用方案

发布时间： 2023-09-23 21:16:42

浏览量： 4711

分享至：

电动车控制器方案：

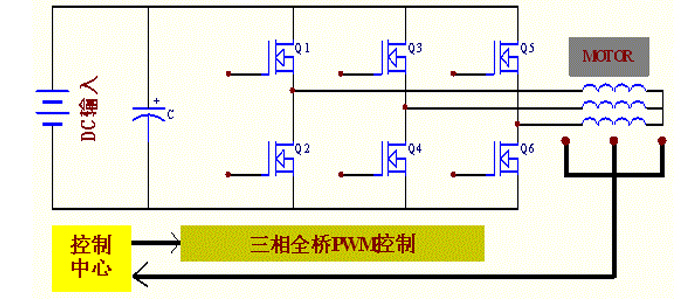

推荐使用：三相全桥逆变线路依据蓄电池提供的输入电压来选择MOSFET的BVDSS，三相全桥逆变线路

使用的MOSFET管数可依据电动车控制器的功率分为6管、9管、12管、15管、18管、24管等。

可参考下表选择MOSFET：

电动车充电器方案：

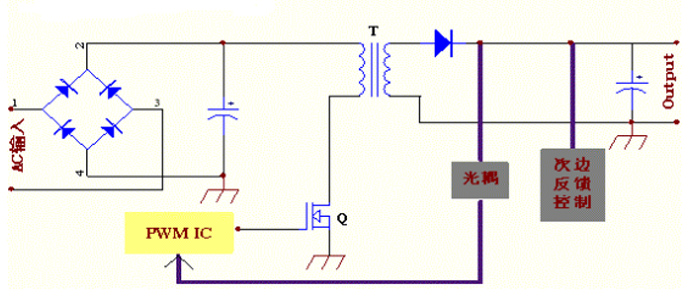

推荐使用：开关管Q可选用飞虹的高压MOSFET，主要为8N60、10N60、12N60、15N60、20N60等大功率产品。

关联方案产品

Part Number	Polarity	Package	Vgs（±V）	VTH（V）	ID(A)	BVdss(V)	Rds（on）(mΩ)
型号	极性	封装形式	Vgs（±V）	VTH（V）	ID(A)	BVdss(V)	Vgs=10v (typ)	Vgs=10v (max)	Vgs=4.5v (typ)	Vgs=4.5v (max)

Part Number	Polarity	Package	Vgs（±V）	VTH（V）	ID(A)	BVdss(V)	Rds（on）(mΩ)
型号	极性	封装形式	Vgs（±V）	VTH（V）	ID(A)	BVdss(V)	Vgs=10v (typ)	Vgs=10v (max)

FHP15N60	TO-220 TO-220F TO-3PN	GDS	30	3-5	16	600	5	，10
FHP10N60D/FHF10N60D	N	TO-220 TO-220F	30	2～4	10	600	0.67	0.8
FHP8N60B/FHF8N60B	N	TO-220 TO-220F	30	2～4	8	600	1	1.15
FHP12N60W/FHF12N60W	N	TO-220 TO-220F	30	2～4	12	600	0.49	0.65
FHP20N60B/FHF20N60B/FHA20N60B	N	TO-220 TO-220F TO-3PN/247	30	2～4	20	600	0.32	0.4

Part Number	Polarity	Package	Vgs（±V）	VTH（V）	ID(A)	BVdss(V)	Rds（on）(mΩ)
型号	极性	封装形式	Vgs（±V）	VTH（V）	ID(A)	BVdss(V)	Vgs=10v (typ)	Vgs=10v (max)	Vgs=4.5v (typ)	Vgs=4.5v (max)
FHP80N07L	N	TO-220	20	1～2.5	80	60	8.4	11	9.5	13
FHP80N08B/FHS80N08B	N	TO-220 TO-263	20	2～4	90	80	6.8	8
FHP100N07B/FHS100N07B	N	TO-220 TO-263	20	2～4	100	68	5.9	7.2
FHP100N08B/FHD100N08B	N	TO-220 TO-252	20	2～4	100	80	6	7.2

Part Number	Polarity	Package	Vgs（±V）	VTH（V）	ID(A)	BVdss(V)	Rds（on）(mΩ)		With FRD Diode
型号	极性	封装形式	Vgs（±V）	VTH（V）	ID(A)	BVdss(V)	Vgs=10v (typ)	Vgs=10v (max)	With FRD Diode

Part Number	Package	VGE(th) （V）	IC-100℃ （A）	BVCES（V）	VCESAT(V)		VF(V)
型号	封装形式	VGE(th) （V）	IC-100℃ （A）	BVCES（V）	typ	max	typ

Part Number	Polarity	Package	PIN	Ic(A)	BVCEO(V)	BVCBO(V)	hFE
型号	极性	封装形式	脚位排列	Ic(A)	BVCEO(V)	BVCBO(V)	min	max

Part Number	Package	PIN	VRRM(V)	VF(V)		IR(uA)		IF(A)	结温Tj(℃)
型号	封装形式	脚位	VRRM(V)	typ	max	max	Single	Whole	结温Tj(℃)

Part Number	Package	PIN	Iout(A)	Vout（V）		VI（V）
型号	封装形式	管脚排列	Iout(A)	min	max	VI（V）

Part Number	Package	峰值反向电压	正向电流IF(AV)(A)		正向导通压降VF（V）		反向恢复Trr（ns）
型号	封装形式	VRRM(V)	Single chip	Dual chip	typ	max	typ	max
