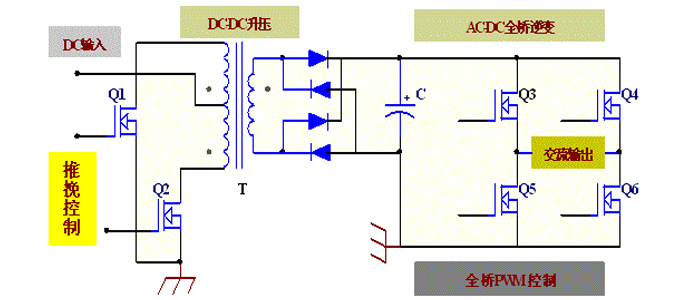

推荐使用：该方案前端DC-DC的升压采用推挽电路，开关晶体管Q1/Q2推荐

按照输入电压的不同来选择不同BVDSS电压的MOSFET，推荐型号如下：

后端的AC-DC全桥逆变电路，根据亚洲、北美等不同国家市场对输出电压的

使用要求不同总结出逆变器的后端输出主要典型电压值为110V和220V；

结合逆变器设计的电路输出波形主要为方波和正弦波。推荐Q3~Q6可参照下表来选择MOSFET。

关联方案产品

Part Number	Polarity	Package	Vgs（±V）	VTH（V）	ID(A)	BVdss(V)	Rds（on）(mΩ)
型号	极性	封装形式	Vgs（±V）	VTH（V）	ID(A)	BVdss(V)	Vgs=10v (typ)	Vgs=10v (max)	Vgs=4.5v (typ)	Vgs=4.5v (max)

Part Number	Polarity	Package	Vgs（±V）	VTH（V）	ID(A)	BVdss(V)	Rds（on）(mΩ)
型号	极性	封装形式	Vgs（±V）	VTH（V）	ID(A)	BVdss(V)	Vgs=10v (typ)	Vgs=10v (max)
FHP540C/FHD540C	N	TO-220 TO-252	30	2～4	33	100	37	44
FHP1404	N	TO-220	25	2-4	180	40	2.5	3.3
FHP3205D	N	TO-220	20	2～4	110	55	7.5	8.5
FHP3710C	N	TO-220	20	2～4	57	100	18	23

FHP20N40W	N	TO-220	30	2～4	20	400	0.22	0.27
FHP20N50B/FHF20N50B/FHA20N50B	N	TO-220 TO-220F TO-3PN/247	30	2～4	20	500	0.23	0.28
FHP40N20D	N	TO-220	30	2～4	40	200	0.05	0.065
FHP630A/FHF630A/FHD630A	N	TO-220 TO-220F TO-252	30	2～4	9	200	0.3	0.4
FHP640A	N	TO-220	30	2～4	18	200	0.125	0.18
FHP730B	N	TO-220	30	2～4	6	400	0.75	0.9
FHP740W	N	TO-220	30	2～4	10	400	0.38	0.5
FHP830C/FHD830C	N	TO-220 TO-252	30	2～4	5	500	1.51	1.6
FHP840/FHF840	N	TO-220/TO-220F	30	2-4	9	500	-	0.8
FHP10N60D/FHF10N60D	N	TO-220 TO-220F	30	2～4	10	600	0.67	0.8
FHP8N60B/FHF8N60B	N	TO-220 TO-220F	30	2～4	8	600	1	1.15
FHP20N60B/FHF20N60B/FHA20N60B	N	TO-220 TO-220F TO-3PN/247	30	2～4	20	600	0.32	0.4
FHP13N50W/FHF13N50W	N	TO-220 TO-220F	30	2～4	13	500	0.36	0.45
FHP20N50W/FHF20N50W/FHA20N50W	N	TO-220 TO-220F TO-3PN/247	30	2～4	20	500	0.22	0.27
FHP8N60W/FHF8N60W	N	TO-220 TO-220F	30	2～4	8	600	0.9	1.15

Part Number	Polarity	Package	Vgs（±V）	VTH（V）	ID(A)	BVdss(V)	Rds（on）(mΩ)
型号	极性	封装形式	Vgs（±V）	VTH（V）	ID(A)	BVdss(V)	Vgs=10v (typ)	Vgs=10v (max)	Vgs=4.5v (typ)	Vgs=4.5v (max)
FHP50N06B/FHD50N06B/FHU50N06B	N	TO-220 TO-252 TO-251	20	2～4	75	60	8.5	10.5
FHP80N07L	N	TO-220	20	1～2.5	80	60	8.4	11	9.5	13
FHP80N08B/FHS80N08B	N	TO-220 TO-263	20	2～4	90	80	6.8	8
FHP100N07B/FHS100N07B	N	TO-220 TO-263	20	2～4	100	68	5.9	7.2
FHP100N08B/FHD100N08B	N	TO-220 TO-252	20	2～4	100	80	6	7.2
FHP80N07L	N	TO-220	20	1～2.5	80	60	8.4	11	9.5	13
FHP80N07L1	N	TO-220	20	1～2.5	75	60	8.4	11	12.4	14.5
FHP80N07G/FHS80N07G/FHD80N07G	N	TO-220 TO-263 TO-252	20	2～4	75	68	7.4	8.5
FHP80N07E/FHS80N07E/FHD80N07E	N	TO-220 TO-263 TO-252	20	2～4	80	68	7.1	8.5
FHP3205C/FHD3205C	N	TO-220 TO-252	20	2～4	130	68	4.6	5.4
FHP80N08B/FHS80N08B	N	TO-220 TO-263	20	2～4	90	80	6.8	8
FHD80N08C	N	TO-252	20	2～4	80	80	8.1	9.3
FHP100N08B/FHD100N08B	N	TO-220 TO-252	20	2～4	100	80	6	7.2
FHP540E/FHD540E	N	TO-220 TO-252	20	2～4	37	100	22.5	28

Part Number	Polarity	Package	Vgs（±V）	VTH（V）	ID(A)	BVdss(V)	Rds（on）(mΩ)		With FRD Diode
型号	极性	封装形式	Vgs（±V）	VTH（V）	ID(A)	BVdss(V)	Vgs=10v (typ)	Vgs=10v (max)	With FRD Diode

Part Number	Package	VGE(th) （V）	IC-100℃ （A）	BVCES（V）	VCESAT(V)		VF(V)
型号	封装形式	VGE(th) （V）	IC-100℃ （A）	BVCES（V）	typ	max	typ

Part Number	Polarity	Package	PIN	Ic(A)	BVCEO(V)	BVCBO(V)	hFE
型号	极性	封装形式	脚位排列	Ic(A)	BVCEO(V)	BVCBO(V)	min	max
2N5401	PNP	TO-92	EBC	-0.5	-150	-160	60	240

Part Number	Package	PIN	VRRM(V)	VF(V)		IR(uA)		IF(A)	结温Tj(℃)
型号	封装形式	脚位	VRRM(V)	typ	max	max	Single	Whole	结温Tj(℃)

Part Number	Package	PIN	Iout(A)	Vout（V）		VI（V）
型号	封装形式	管脚排列	Iout(A)	min	max	VI（V）

Part Number	Package	峰值反向电压	正向电流IF(AV)(A)		正向导通压降VF（V）		反向恢复Trr（ns）
型号	封装形式	VRRM(V)	Single chip	Dual chip	typ	max	typ	max
